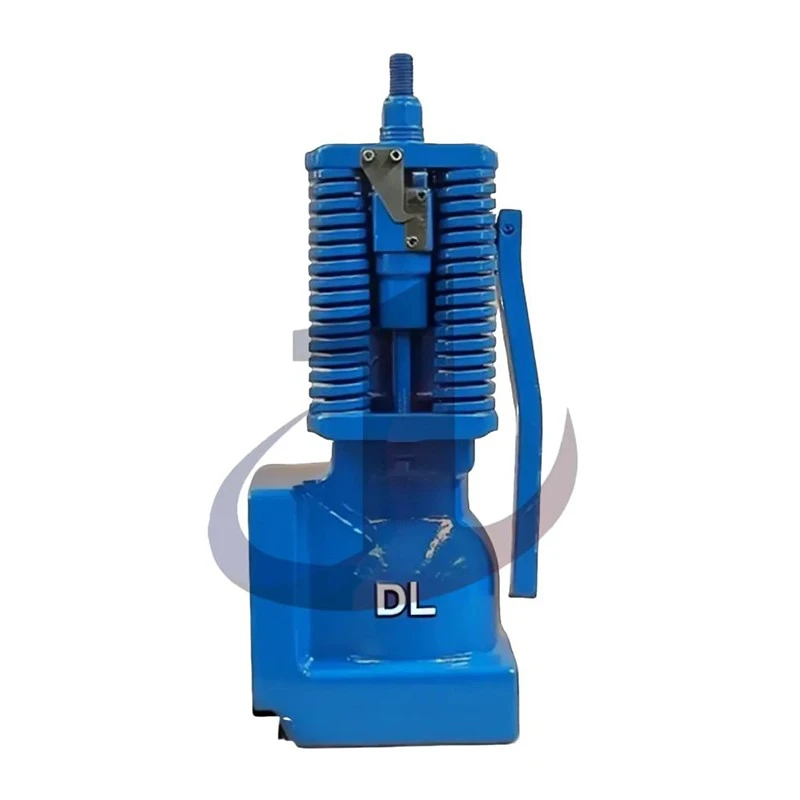

DL Sentinel Kalite C Reyajiste Valv Sekirite

Mekanis deklanche valv sekirite Titan C enjenyeuman anplwaye prensip levye yon "gwo bout bwa balans", ki se yon konsepsyon mekanik trè serye ak pi bon kalite. Nou ka panse de li kòm yon sistèm levye ki senp epi solid:

Aksyon ak Fòs Bra: Anndan valv la, presyon ki soti nan likid tiyo a aji sou baz piston an, jenere yon poussée anwo. Fòs sa a vwayaje nan yon bra fòs kout (bra kout moman) nan fen gwo bout bwa balans lan. Anmenmtan, yon gwo pre-souvan helical pretansyon andedan bouchon valv la egzèse yon presyon konstan anba atravè yon bra fòs ki pi long (long moman bra), aji sou pwent opoze a nan gwo bout bwa balans lan.

Balans koupl ak dezekilib: Anba presyon operasyon nòmal, koupl prentan an depase siyifikativman koupl presyon likid la. Sistèm levye sa a kenbe estabilite, kenbe mekanis lyen entèn la nan yon pozisyon ki an sekirite "sou-sant lan" ki byen fèm peze piston an kont chèz valv la pou sele serye. Lè presyon sistèm depase papòt la prereglaj, fòs la poussée aji sou piston an ogmante dramatikman, sa ki lakòz koupl la pwodwi a monte rapidman. Yon fwa koupl presyon likid la depase koupl prereglaj prentan an, balans lan deranje imedyatman.

Ouvèti enstantane: Dezekilib levye a lakòz mekanis baton koneksyon entèn la "déblotché" epi byen vit baskile pase pwen sant la, konplètman lage kontrent la sou piston an. Piston an pouse anwo pa gwo presyon likid la ak prèske pa gen okenn reta, imedyatman louvri kanal la soulajman presyon.

Sistèm tanpon idwolik:

Chanm balanse presyon: Se valv la ki fèt ak yon inik "chanm balans presyon" andedan. Kòm piston an deplase anwo, likid la nan chanm sa a konprese.

Egzeyat Throttling: Piston an trete ak yon gwosè espesyal nan twou gid koule. Lè piston an deplase anwo nan gwo vitès, likid la nan chanm balans presyon an fòse nan twou gid koule sa yo ak throttled nan fen priz la nan valv la.

Efè tranpaj idwolik: Efè amortissement likid ki pase nan yon orifis jenere yon fòs tranpaj idwolik ki opoze mouvman piston an. Fòs sa a se pwopòsyonèl ak vitès piston an, ki pèmèt lis ak efikas ralantisman anvan yo rive nan fen kou li yo. Sa a asire piston an sispann dousman olye ke klakan nan kò valv la.

Konsepsyon kousen idwolik entelijan sa a konvèti enèji sinetik piston an nan enèji chalè likid la gaye, sa ki lakòz plizyè avantaj operasyon enpòtan:

Pwolonje lavi sele a: pa elimine enpak vyolan ak detant nan piston an, sele a gratis nan enpak mekanik ak deformation konpresyon, ak lavi sèvis li yo anpil pwolonje.

Amelyore rezistans eleman entèn yo: tout mekanis lyen entèn la, ki gen ladan pikèt la ak baton koneksyon, efektivman pwoteje kont chaj enpak segondè. Sa a pèmèt valv la kenbe tèt ak plis sik sekou presyon san antretyen, dirèkteman amelyore fyab li yo.

Asire pwosesis soulajman presyon ki estab: Tanpon idwolik konplètman elimine risk pou yo rkul aksidan nan piston pandan gwo koule koule, epi asire ke kanal la soulajman presyon rete konplètman ouvè pandan tout evènman an surpresyon.

Apre yon evènman twòp presyon, li enpòtan pou retabli sistèm lan nan operasyon nòmal pi vit ke posib. Titan C kalite tiyo sekirite a fèt tou pou reflete yon konpreyansyon pwofon sou efikasite operasyonèl nan faz sa a.

Zouti manyèl -Reset gratis: valv la gen yon manch reset manyèl ki senp men dirab. Lè yo senpleman rale manch lan anlè, mekanis lyen entèn la fèmen nan pozisyon "sou-sant" li a, imedyatman fèmen valv la. Pwosesis reset rapid sa a pran jis segonn epi li pa bezwen zouti espesyalize.

Vwayaj-Gratis Sekirite Konsepsyon: Manch reset la gen yon mekanis vwayaj-gratis, sa vle di menm si operatè a fòse rale manch lan pandan sistèm nan rete sou-presyon, li pa ka fòse valv la louvri oswa fèmen. Konsepsyon sa a asire ke fonksyon sekirite presyon soulajman kenbe pi gwo priyorite li nan tout senaryo.

Kraze sik PIN sele: Kontrèman ak tiyo sekirite konvansyonèl ki konte sou broch sele jetab, mekanis reset totalman mekanik Titan C a fèt pou itilize repete. Broch sa yo, ki tipikman ranplase apre chak deklanchman, non sèlman ogmante envantè pyès rezèv ak depans antretyen, men tou poze risk fyab akòz sansibilite yo nan varyasyon pakèt materyèl ak fluctuations tanperati anviwònman an ki afekte presizyon fòs taye. Konsepsyon inovatè Titan C a konplètman elimine pwoblèm sa yo atravè mekanis dirab li yo repete.

Endikasyon klè estati: Gen yon "bouton lage pozisyon" sou bouchon valv la, ak pozisyon fizik li ka vizyèlman ak klèman montre si valv la louvri oswa fèmen 3. Fonksyon sa a trè enpòtan pou pèsonèl jaden byen vit fè dyagnostik defo ak konfime sekirite.

Presyon-Fonksyon Regilasyon: Nan senaryo operasyon espesifik, ajisteman dinamik limit presyon maksimòm sistèm nan ka nesesè. Titan C valv sekirite a pèmèt operatè yo ogmante anviwònman soulajman presyon an lè yo vire nwa ajisteman an nan tèt la pandan y ap sistèm nan rete presyon. Karakteristik sa a bay fleksibilite operasyon eksepsyonèl, elimine fèmen ki koute chè ki ta nesesè pou ajisteman presyon.

Pwosesis forge siperyè

Kòm eleman debaz la ki pote tout presyon nan sistèm nan, pwosesis fabrikasyon an dirèkteman detèmine klas sekirite final la ak lavi sèvis nan valv la. Titan C tip sekirite valv adopte avanse fèmen Forge pwosesis olye de tradisyonèl Association pwosesis pou kò valv li.

Pwosesis Forge: Pwosesis la kòmanse pa chofe gwo -bich asye solid nan yon tanperati ki gen bon plastisit (tipikman ant 1,050 degre ak 1,250 degre), menm si toujou byen lwen anba pwen k ap fonn yo. Lè sa a, asye a fonn mete nan mwazi presizyon matche ak fòm final valv la. Sèvi ak gwo -près idwolik oswa près mekanik, yo aplike yon presyon imans pou lakòz deformation plastik nan eta solid la, finalman ranpli kavite mwazi an antye.

Espesifikasyon pou materyèl avanse pou fè fas ak anviwònman difisil

Konpozan entèn yo nan tiyo sekirite Titan C yo tou chwazi yo swiv estanda ki pi wo yo, lè l sèvi avèk yon konbinezon optimize nan materyèl espesyalite pou fonksyon an ak anviwònman nan eleman diferan.

3.2.1 Insérer kò valv: 718 kalite nikèl baz alyaj (Inconel 718)

Konpozan ki pi kritik ak vilnerab nan ewozyon likid ak korozyon nan yon valv se foure kò li yo. Variant Titan C a enkòpore Inconel 718-yon alyaj ki baze sou super-alyaj-nikèl-(ki rele souvan Inconel 718)-isit la, ki enkòpore filozofi konsepsyon li pou kondisyon fonksyònman ekstrèm. Materyèl ayewospasyal sa a te chwazi akòz pèfòmans eksepsyonèl li nan aspè kle sa yo:

Ekselans nan rezistans korozyon: Inconel 718 gen gwo kantite nikèl ak chromium, ki bay li rezistans eksepsyonèl nan divès ajan korozivite. Li efektivman reziste korozyon soti nan sulfid idwojèn (H2​S)-ki gen gaz asid (souvan refere yo kòm "gaz asid"), gaz kabonik (CO2​), gwo konsantrasyon nan iyon klori, ak lòt aditif chimik nan likid perçage. Sa fè tiyo sekirite Titan C konplètman konfòme ak estanda endistri yo.

Estanda MR0175 fèt pou anviwonman gaz asid ki pi egzijan yo.

Ekselan fòs tanperati ki wo: Kontrèman ak òdinè asye pur, ki se siyifikativman redwi nan fòs nan tanperati ki wo, Inconel 718 ka kenbe gwo fòs ak rezistans ranpe nan tanperati jiska 700 degre nan aje redi.

Konbinezon pafè a nan fòs segondè ak segondè severite: Inconel 718 ka reyalize fòs sede ekstrèmman wo (fòs sede minimòm ki egzije pa estanda API 6A CRA se 120 ksi) apre tretman chalè, pandan y ap toujou kenbe bon plastisit ak severite, kapab kenbe tèt ak gwo chaj enpak san ka zo kase.

Piston ak entèn koneksyon baton mekanis

Piston an ak mekanis baton koneksyon entèn yo enpòtan anpil pou transmèt fòs ak reyalize operasyon valv. Konpozan sa yo dwe kenbe tèt ak siyifikatif estrès mekanik ak mouvman repetitif. Se poutèt sa, yo anjeneral fè soti nan gwo -presipitasyon fòs-di 17-4 PH asye pur.

Teknoloji sele inovatè

Materyèl sele avanse: Hydrogenated Nitrile Butadien Rubber (HNBR) se yon chwa pi pito. Konpare ak kawotchou nitrile konvansyonèl (Nitril), HNBR demontre siyifikativman amelyore rezistans tanperati wo -ak rezistans chimik apre tretman idwojenasyon, patikilyèman kont gaz asid tankou H₂​S ak inibitè korozyon ki baze sou amine-. Nan anviwonman espesifik gaz asid konsantrasyon segondè -, HNBR depase fluororubber (Viton) nan sèten aplikasyon.

Konsepsyon estriktirèl inovatè: Plis enpòtan, tiyo sekirite Titan C-type a gen yon konfigirasyon entèn ki byen enjenyè ki pozisyone estratejikman eleman sele aktif deyò pasaj likid prensipal la. Pandan fèmen valv la, piston an fòme yon sele metal rijid ak chèz valv la pandan y ap sele elastomerik la rete pwoteje. Lè ouvèti enstantane rive, gwo -presyon, gwo-vitès perçage likid ki gen patikil solid yo san danje egzeyate nan pasaj prensipal la san yo pa dirèkteman erode sele elastomerik delika yo.

Tablo ki anba la a rezime espesifikasyon teknik debaz Titan C ak vèsyon segondè -presyon Titan CH li yo:

Chak sètifikasyon reprezante yon rekonesans autorité nan pèfòmans, bon jan kalite ak sekirite nan tiyo sekirite Titan C nan yon domèn espesifik, ki gen enplikasyon enpòtan pratik pou kliyan yo:

Sètifikasyon Sistèm Jesyon Kalite ISO 9001: Estanda rekonèt mondyal sa a demontre ke NOV te swiv yon sistèm jesyon kalite ki solid, trasable ak amelyorasyon kontinyèl nan tout konsepsyon, fabrikasyon ak tès tiyo sekirite Titan C yo. Sa a bay yon fondasyon pou konsistans kalite pwodwi ak fyab.

Nwayo pwoteksyon nan sistèm sikilasyon likid perçage

Sa a reprezante aplikasyon ki pi fondamantal ak pi enpòtan nan tiyo sekirite Titan C-. Tipikman enstale sou liy egzeyat ponp labou oswa sistèm manifoul presyon wo -, yo sèvi kòm pwoteksyon final la pou tout sistèm sikilasyon likid perçage. Pandan operasyon perçage, kondisyon konplèks downhole (tankou efondreman twou po oswa blokaj ti perçage) ka lakòz akimilasyon presyon tanporè nan tiyo sikilasyon, jenere pwent presyon destriktif. Titan C-valv sekirite kalite a aktive enstantane lè presyon rive nan papòt prereglaj, san danje lage gwo -labou presyon tounen nan tank depo a. Mekanis sa a bay pwoteksyon pou:

Ponp labou: Evite domaj nan eleman debaz ponp lan tankou silenn, manch silenn ak piston ki te koze pa twòp presyon, ki koute chè ak tan -konsome pou repare oswa ranplase.

Segondè presyon tiyo ak tiyo: Anpeche rupture nan ekipman presyon tankou tiyo, tiyo ak kawotchou segondè presyon akòz depase presyon rated yo, evite flit labou ak potansyèl aksidan anviwònman ak sekirite.

Ekipman en: Pwoteje enstriman mezi anba twou (MWD/LWD) ak asanble fisèl fè egzèsis kont enpak presyon ekstrèm.

Otorize teknoloji perçage avanse

Ak devlopman nan eksplorasyon lwil oliv ak gaz nan dlo fon, ultra-dlo gwo twou san fon ak estrikti jewolojik konplèks, metòd perçage tradisyonèl yo ap fè fas a gwo defi. Aparisyon teknoloji avanse tankou perçage presyon jere (MPD) te mete devan kondisyon san parèy pou presizyon ak fyab nan kontwòl presyon.

Perçage Presyon Jere (MPD): Nwayo teknoloji MPD se nan perçage nan yon "fenèt presyon" ekstrèmman etwat, kote presyon twou a dwe jisteman kontwole ant presyon fòmasyon ak presyon ka zo kase. Nan operasyon delika sa a, nenpòt devyasyon nan kontwòl presyon ka mennen nan sitiyasyon konplèks tankou anvwaye oswa eklate. Valv Sekirite Titan C jwe yon wòl enpòtan isit la. Avèk vibwasyon li yo-setpoint ensansib ak kapasite repons rapid, li bay pwoteksyon serye presyon anwo pou sistèm MPD. Sa a pèmèt operatè yo fè egzèsis ak pi gwo konfyans anba paramèt ki apwoche limit operasyonèl yo, kidonk amelyore vitès perçage (ROP), efektivman jere estabilite pui yo, ak san danje rive nan fòmasyon nan fenèt presyon etwat la. Nan operasyon MPD, fyab la nan valv sekirite a dirèkteman detèmine siksè nan estrateji nan perçage tout antye.

Perçage twou foraj dezekilib (UBD) ak perçage bouk fèmen -: Kòm eleman sekirite enpòtan nan teknoloji sa yo ki mande pou jesyon aktif nan presyon anèl twou, Titan C-valv sekirite kalite asire presyon sistèm rete an sekirite nan paramèt konsepsyon lè ekipman sifas (egzanp, tèt kontwòl rotary RCD, manifoul toufe) fonksyone byen oswa erè operasyon.

Ogmantasyon pwodiksyon ak reparasyon byen nan twou

Anplis de operasyon perçage, tiyo sekirite Titan C jwe tou yon wòl kle nan presyon ki wo, pwodiksyon pi gwo deplasman ak operasyon reparasyon byen.

Frakturasyon idwolik: Operasyon modèn fraktire yo mande pou ponpe gwo volim nan likid fraktire ak proppant nan rezèvwa anba tè anba presyon ekstrèm ak pousantaj koule. Inite kamyon ki fraktire yo ak tiyo ki gen gwo presyon sifas-("tuyo asye") sibi gwo estrès. Tiyo sekirite Titan C yo te anplwaye pou pwoteje sistèm frakti chè sa yo, pou anpeche ensidan twòp presyon ki te koze pa fluctuations toudenkou presyon downhole oswa malfonksyònman ekipman, kidonk asire sekirite ak kontinwite nan gwo -operasyon fraktur echèl. Konstriksyon solid yo ak konsepsyon ki reziste -ewozyon yo pèmèt yo manyen efikas patikil solid ki nan likid ki ka kraze yo.

Simante ak asid: Ponp presyon wo-se ekipman esansyèl nan operasyon siman ak asid. Valv sekirite Titan C a bay yon pwoteksyon serye sou presyon pou ponpe ekipman ak tiyo sifas nan pwosesis sa yo, pou asire operasyon entegrite twou po yo fini san danje epi lis.

Pou amelyorasyon oswa ranplasman ekipman, fasilite entegrasyon ak ekonomi alontèm-se konsiderasyon enpòtan.

Konvenyans nan entèrchanjabilite dirèk: Sa reprezante yon avantaj biznis kritik. Se valv sekirite NOV Titan C ki fèt espesyalman pou akomode ekipman mache ki deja egziste, ak dimansyon enstalasyon ak espesifikasyon koòdone ki pèmèt ranplasman san pwoblèm ak tiyo Cameron ak Retsco C-ki lajman itilize. Sa vle di kliyan yo ka amelyore valv sekirite ki aje, ki pa fyab yo san yo pa modifye tiyo ki egziste deja, reyalize vre ranplasman plug-ak-play. Sa a siyifikativman diminye depans yo, tan, ak baryè teknik ki asosye ak amelyorasyon ekipman yo.

Ekselans nan Valè Sik Viv Total: Valv sekirite Titan C a bay valè ki depase pri inisyal acha li. Envestisman sa a asire rannman alontèm-lè li redwi tan an pa planifye, diminye depans antretyen ak pyès rezèv yo, epi anpeche echèk ekipman katastwofik ki te koze pa twòp presyon. Pri total de pwopriyetè (TCO) li siyifikativman pi ba pase altènativ konvansyonèl yo, sa ki fè li pi pri -solusyon valv sekirite prim ki disponib.
