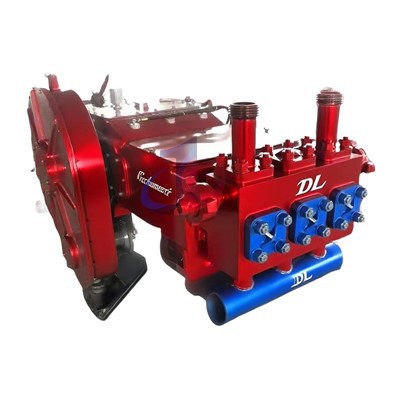

GARDNER DENVER FD-FXX ATHRUH Ponp

Deskripsyon: Eksplore Ponp labou Gardner Denver FD-FXX jimo-, ki fèt pou yon fyab eksepsyonèl nan sèvis perçage, siman ak endistri ki pi egzijan yo. Yon -konpreyansyon pwofondè sou pwent pouvwa rezistan li yo, konpozan fen idwolik pèfòmans segondè-, ak poukisa rete kole ak Pwodwi pou Telefòn orijinal Gardner Denver yo enpòtan anpil pou siksè travay ou.

Gardner Denver FD-FXX, ponp labou jimo, ponp perçage, ponp presyon ki wo, pati ponp labou, fen idwolik, fen pouvwa, baton piston 42CrMo, revètman bimetalik Kwòm segondè, chèz karburize, pati ponp OEM, lwil oliv ak gaz ekipman perçage.

Entegrite etajè: poto a nan fòs

FD-FXX seri ponp ankadreman fèt ak gwo fòs alyaj jete fè oswa duktil fè yon sèl -distribisyon, konsepsyon sa a bay ankadreman an ekselan frigidité.

Precision Drive: fòje krankshafts ak angrenaj chevron

Fòje krankshaft: kòm nwayo transmisyon pouvwa a, krankshaft la fòje soti nan asye alyaj kalite siperyè (35CRMO oswa 40CrMnMo) nan yon sèl pyès epi sibi yon pwosesis tretman chalè solid. Pwosesis la forge fè direksyon an koule grenn entèn nan asye a ki konsistan avèk direksyon an estrès, konsa tankou jwenn pi plis fòs fatig ak severite pase Distribisyon an, epi asire ke asye a toujou estab ak serye anba alontèm -chaj segondè.

Kovèti pou chevron: nou itilize yon konsepsyon avanse -dan chevron. Lè estrikti a angrenaj doub helical angaje, poussée axial ki te pwodwi pa ang helix yo sou bò gòch ak bò dwat yo ka konpanse youn ak lòt. Konsepsyon kontra enfòmèl ant sa a elimine nesesite pou gwo -devwa pouse BEARINGS, anpil diminye estrès entèn nan tout fen pouvwa a. Rezilta a se yon transmisyon pi dous nan pouvwa, pi ba bri, ak lavi siyifikativman pi long pou angrenaj ak BEARINGS.

Nwayo fòs: konekte branch bwa, crossheads ak bi

Koneksyon baton: segondè fòs, segondè severite nan manifakti antye ductile fè, ka parfe fè fas ak mouvman an resipwòk nan estrès la tensile ak konpresiv. Kouvèti an kwiv ki wo -plon nan fen manivèl la ak kousin an kwiv nan kwa a asire ekselan rezistans mete ak operasyon friksyon ki ba.

Crosshead: Te fè nan solid alyaj fè jete ak ranfòsman espesyal alantou peny nan crosshead kenbe tèt avè chay baton trè wo san deformation.

Kote yo pote: pati kle yo nan fen pouvwa a, tankou arbr pignon ak inik portant prensipal, se lou -devwa a woulo bi, ak ekselan kapasite pote li yo ak fyab, pou alontèm-operasyon ki estab nan ponp lan bay yon garanti solid.

Pwoteksyon pèfòmans dirab: Splash sistèm lubrification

FD-FXX prezante yon sistèm lubrification kontra enfòmèl ant ak efikas ki bay lubrification kontinyèl nan tout pati k ap deplase entèn lè l sèvi avèk gwo rain lwil oliv kapasite nan carter la.

Konsepsyon silenn idwolik: kè a nan aksyon ponpe

FD -FXX seri adopte valv bwat tip silenn konsepsyon, selon diferan modèl ak kondisyon aplikasyon, ka bay yon sèl -moso alyaj jete fè, duktil fè oswa jete asye ak lòt materyèl yo chwazi. Avantaj kle nan konsepsyon sa a se ke chak valv gen yon bonn separe, anpil senplifye antretyen jaden ak pèmèt operatè yo enspekte oswa ranplase nenpòt valv byen vit ak poukont li, san yo pa retire tout fen idwolik la, siyifikativman diminye tan antretyen.

Tablo 1: espesifikasyon materyèl nan FD -FXX seri pati fen idwolik (klasifye pa kondisyon opere)

Segondè chromium bimetalik silenn revètman: premye liy defans kont mete

Ka: fòje nan yon sèl pyès soti nan asye kabòn segondè fòs (EG Aisi 1045). Pwosesis Forge a bay lojman ekselan entegrite estriktirèl ak fòs rupture ki gen plis pase 900,000 psi, sa ki pèmèt li fasil kenbe tèt ak estrès yo sikonferans fòmidab ki te pwodwi pa operasyon presyon wo -.

Manch enteryè: Te fè nan alyaj segondè Kwòm jete (kontni Kwòm plis pase 27%) pa pwosesis Distribisyon santrifujeur. Distribisyon santrifujeur asire dansite ak inifòmite estrikti metal la nan manch anndan an, epi elimine domaj tankou twou sab ak porosite. Imedyatman, atravè pwosesis tretman chalè egzak, dite nan manch anndan an rive nan nivo ultra-wo nan Rockwell dite HRC 60-69, sa ki lakòz rezistans mete san parèy, rezistans korozyon ak rezistans ewozyon 23.

Konbinezon sa a nan solidite asye fòje ak dite segondè Kwòm jete fè revètman bimetalik nou yo dire plis pase 800 èdtan nan kondisyon difisil, byen lwen pi lontan pase revètman tradisyonèl sèl -materyèl.

Piston baton: fòje reziste fatig

Materyèl ak pwosesis: nou itilize 42CrMo ak lòt asye alyaj segondè kòm materyèl bwit nan baton piston. Konpare ak ba dirèk D', pwosesis entegral Forge fè liy yo koule grenn nan metal la distribye sou fòm nan baton an piston, ki anpil amelyore fòs fatig li yo ak severite.

Tretman chalè: apre yo fin fòje, baton piston an sibi yon tretman chalè solid ki gen plizyè etap (nòmalizasyon, trempe, tanperaman). Pwosesis sa a optimize mikrostruktur asye a, sa ki pèmèt li kenbe rezistans enpak ekselan (pi gran pase oswa egal a 63 j) pandan y ap gen fòs rupture ekstrèmman wo (930-1080 MPa), kidonk pèmèt li rete estab anba sik wo-frekans estrès, anpeche ka zo kase frajil.

Ranfòsman andigman: selon kondisyon kliyan, nou ka bay tretman sifas chrome, plis amelyore rezistans mete ak rezistans korozyon nan baton piston an, pwolonje lavi sèvis li nan anviwònman piman bouk.

Tiyo ak chèz: Gadyen presyon ak koule

Seleksyon materyèl: nou chwazi AISI 8620 ak lòt kalite siperyè -fòje asye alyaj kòm materyèl debaz valv ak chèz.

Carburizing tretman chalè: sa a se yon pwosesis kle pou fabrikasyon tiyo pèfòmans segondè ak chèz. Nan tanperati ki wo (920-930 degre), nou difize atòm kabòn nan kouch sifas eleman yo, ki te swiv pa trempe ak tanperati ki ba -tanperaman. Pwosesis sa a kreye yon estrikti inik de pwopriyete:

Sifas difisil: se yon kouch carburized ki di ak yon pwofondè de 2.0-2.5 mm ak yon dite jiska HRC ki pi gran pase oswa egal a 60 fòme, ase pou reziste gwo vitès fwote ak fwotman pa patikil solid nan likid la perçage.

Nwayo fleksib: nwayo a nan eleman an kenbe yon kontni kabòn ki ba ak gwo severite, sa ki ka efektivman absòbe gwo fòs enpak la ki te pwodwi lè tiyo a fèmen chak fwa epi anpeche frajil ka zo kase nan eleman an.

Precision Machining: apre tretman chalè a, nou fè presizyon fanm k'ap pile sou sifas la sele konik nan valv la ak chèz la elimine ti deformation ki ka koze pa tretman an chalè, asire matche ak gwosè pafè ant de la, epi reyalize sele serye, konsa maksimize lavi sèvis ak amelyore efikasite volumetric ponp.

Chwa a nan chak eleman se kritik nan yon anviwònman travay ki mande. Chwa akseswa Gardner OEM pa sèlman yon garanti pèfòmans ekipman, men tou yon bon envestisman nan sekirite operasyon ak alontèm benefis ekonomik.

Anfòm ak pèfòmans san parèy: ekipman orijinal Gardner Denver yo bati nan tolerans konsepsyon orijinal yo pou asire yon anfòm pafè ak ponp lan. Sa a elimine itilizasyon "Imitasyon" ka pote sele pòv, mete nòmal ak chire e menm domaje risk pou pati adjasan yo.

Depans kache nan "Ekonomize": pri ki ba pou pati ki pa-orijinal yo souvan vini nan depans pou klas materyèl ak pwosesis fabrikasyon. Yon malfonksyònman ponp ki te koze pa yon eleman defo ka sispann perçage pou èdtan oswa menm jou, ak pèt ekonomik byen lwen depase pri a nan eleman orijinal la. Sa ki pi enpòtan, echèk ekipman presyon wo-kapab mennen nan aksidan sekirite grav.

Materyèl ak entegrite pwosesis: Nou montre aklè ak transparan itilizasyon asye alyaj segondè -tankou 42CrMo ak AISI 8620 nan eleman debaz yo, osi byen ke pwosesis konplèks tankou forge, depoze santrifujeur, ak karburize. Sa yo se bagay ki copymakers souvan omisyon oswa senplifye. Chwa a nan pati orijinal yo, vle di ke ou chwazi yo gen dwa entèn estrikti metalografik la ak pwopriyete mekanik, ka vrèman kenbe tèt ak pati pyès sa yo tès jaden.

Estanda API 7K: Ponp labou nou an ak eleman debaz li yo an akò ak API 7K ak lòt estanda endistri konsepsyon ak fabrikasyon, ki se garanti autorité bon jan kalite ak sekirite pwodwi.

Yo nan lòd yo fasilite enjenyè ak ekspè akizisyon pou seleksyon egzat, nou bay paramèt teknik detaye sa yo ak done pèfòmans.

Tablo 2: Espesifikasyon teknik jeneral pou ponp FD-FXX yo

Sous enfòmasyon:

Tablo 3: FD-FXX paramèt pèfòmans ponp (kondisyon labou)

Kalkil ki baze sou 90% efikasite mekanik ak 100% efikasite volumetrik
