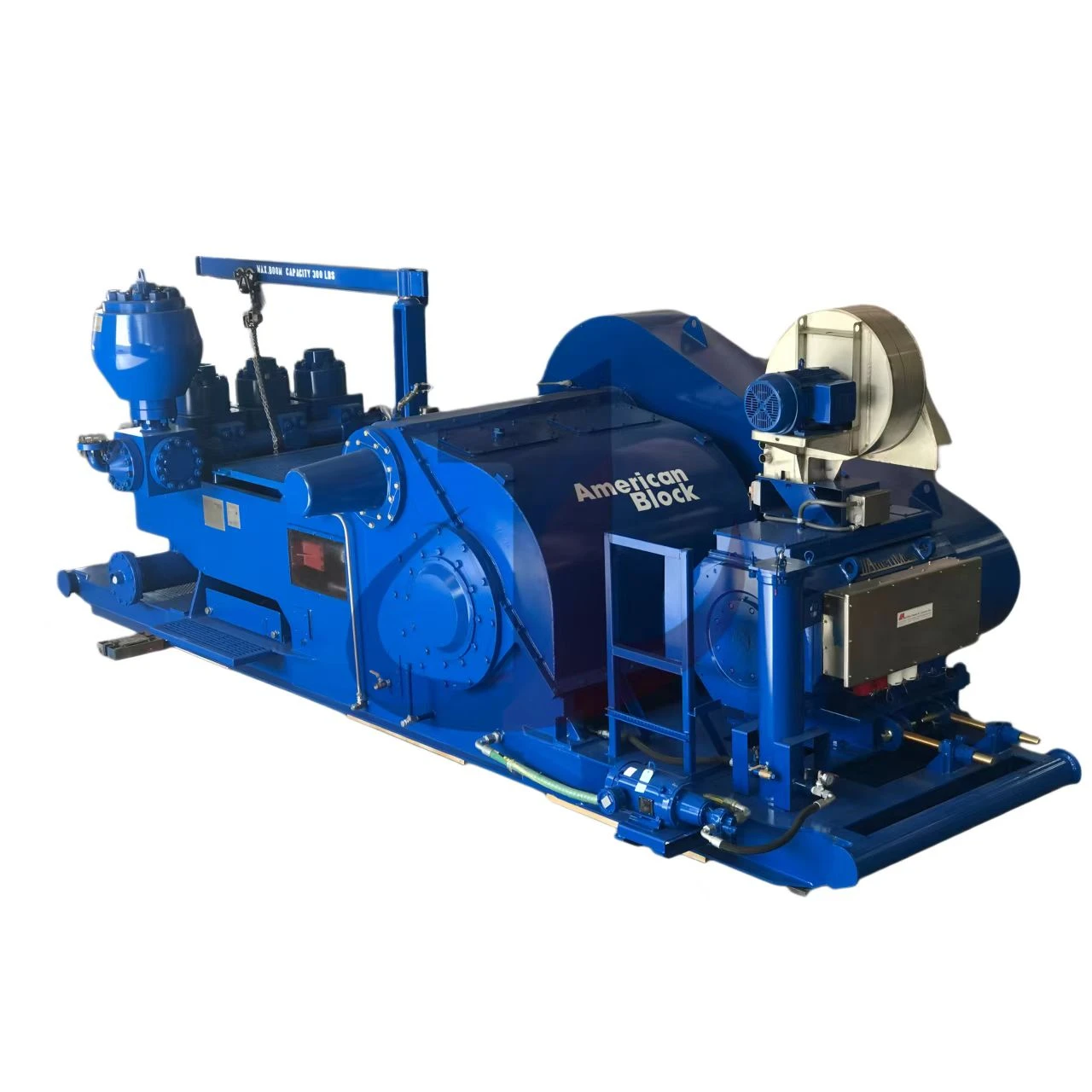

AMERIKEN BLOCK K-1300 Ponp

Kapasite ultra-wo-vòltaj lou-

Adopte, doub konsepsyon carter sipò, redwi chaj pote pa 40%, lavi operasyon kontinyèl plis pase 8,000 èdtan.

Media konpatibilite

Sipòte 15% kontni sab likid perçage, pH 2-12 likid asid-baz fraktur ak 5,000 cP solisyon polymère.

Entelijan operasyon ak antretyen

Si ou vle modil siveyans aleka IoT, siveyans tan reyèl -de mete piston, frekans vibrasyon ak eta sele, predi erè sik antretyen mwens pase 5%.

Fitting nwayo fen idwolik
Ka ponp
Materyèl ak pwosesis: lè l sèvi avèk 35CrMoV segondè fòs alyaj asye forge antye, milti -direksyon forge fòme, dapre API 7K estanda, dite sifas jiska HB300-340, fòs enpak ogmante pa 45%. Electropolishing intracavity (Ra mwens pase oswa egal a 0.6 μm), optimize rezistans turbilans labou, apwopriye pou livrezon labou segondè presyon, evalyasyon presyon 50 mpa
Anti-korozyon konsepsyon: kouch seramik epoksidik flite sou sifas ekstèn lan, tès espre sèl pou plis pase 1500 èdtan, apwopriye pou anviwònman asid ak H2S ak senaryo perçage gwo twou san fon lanmè, nivo pwoteksyon IP69K.
Valv Box Assy
Optimizasyon estriktirèl: konsepsyon kranpon fann konbine avèk teknoloji dispèsyon estrès Groove, ak 4 "- 6.75" revètman silenn, aliye tolerans ± 0.03 mm. Entèn tretman nitruration (dite HRC55-60), lavi anti-mete se 3.5 fwa nan materyèl òdinè, adapte API 7 # estrikti valv estanda, sipòte 5000 psi kontinyèl pwodiksyon presyon wo.
Entelijan konpatibilite: sipòte IoT mete siveyans (SAE J1939 koòdone), reyèl -tan tan reyèl done fluctuation presyon bwat valv, adapte yo ak kalite ponp endikap -LRB-suchGardnerdDenvernPZr PZ seri, EMFCO f seri)
Asanble tiyo aspirasyon / egzeyat
Materyèl ak pèfòmans: kò valv adopte carbure tengstèn (WC-15CO) oswa alyaj segondè Kwòm (CR28%-30%), polisaj glas (Ra mwens pase oswa egal a 0.1 μm), sele sifas kòn ang 60 degre ± 0.5 degre, rezistans ewozyon patikil ogmante pa 70% rezistans. Mouvman resipwòk segondè-frekans, lavi ouvèti ak fèmti Pi gran pase oswa egal a 1.5 × 107 fwa
Asanble prentan: doub -kouch Helical Spring Design, pre-pire sere ranje ajisteman fòs nan ± 25%, lavi fatig ki gen plis pase 2 × 107 sik, apwopriye pou gaz feyte fraktire gwo -kondisyon konjesyon serebral.
Revètman silenn ak revètman silenn seramik
Revètman silenn bimetal: 42CrMo jakèt asye + segondè Kwòm jete pawa (CR28% -30%), Distribisyon santrifujeur + pwosesis CLADDING lazè, wonn twou enteryè Mwens pase oswa egal a 0.015 mm, lavi sèvis Pi gran pase oswa egal a 1200 èdtan, anfòm gwosè 5 "-10"
Seramik silenn revètman: Zirconia sere seremik (kraze severite K1C Pi gran pase oswa egal a 20 mpa · m ^ 0.5), rezistans tanperati 600 degre, lavi plis pase 6000 èdtan, diminye mete piston pa 85%, espesyalman apwopriye pou labou abrazif ki gen sab kwatz.
Echapman manifoul
Segondè presyon tiyo: jete nan 316L Nerjaveèi asye, glas poli sou miray enteryè (Ra mwens pase oswa egal a 0.4 μm), estanda 5 "ANSI koneksyon bride, 25% rediksyon pèt presyon turbilans, adapte yo ak estanda API 674. Bati - nan esferik prechaje lè sak pase ± 2% fluctuation ± presyon egal a ± fluctuation.
Pouvwa fen eleman kle
Crankshaft asanble
Materyèl ak presizyon: 34CRNIMO6 fòje asye trempe ak tanperaman, ang faz manivèl 72 degre ± 0.1 degre, presizyon Kovèti pou ISO 5, kapasite chaj ogmante pa 40%. Bati -nan chanèl lubrification fòse, ak grès machin API GL-5, ranje tanperati opere -40 degre a 150 degre
Sistèm lubrification: doub ranje a woulo bi (lavi L10 pi gran pase oswa egal a 70,000 èdtan), ekipe ak filtè lwil oliv mayetik (filtrasyon presizyon 10μm), apwopriye pou anviwònman dezè ak polè-40 degre.
Sistèm sele
Segondè presyon kontwòl sab konsepsyon: doub lèv PTFE sele lwil oliv + bobin depo enèji prentan, rezistans tanperati-50 degre a 200 degre, te demisyone estrikti labirent efikasite retansyon sab ki gen plis pase 98%. Pousantaj flit mwens pase oswa egal a 0.03 ml/min (satisfè estanda ASME B16.20)
Tij sele: polyether etè ketonn (Peek) gid bag + bag PTFE, asid ak alkali (pH 0-14), adapte yo ak mwayen trè korozivite
Piston asanble
Nwayo Piston: 42CrMo trempe ak tanperaman asye, sifas lazè CLADDING carbure tengstèn kouch (epesè 0.5 mm, dite HV1500), ak revètman seramik matche lavi ogmante pa 80%.
Kawotchou konpozan: Fib aramid ranfòse nitril idwojèn kawotchou (AF{0}}HNBR), rezistans lwil oliv ak rezistans idroliz, adapte yo ak anviwònman piman bouk ki gen CO2 ak H2S, lavi mwayèn Pi gran pase oswa egal a 500 èdtan
Valv gid ak Joint
Guider: tungstène carbure plak blanch sifas tretman, gid jistès ± 0.02 milimèt, lwil oliv -lib kondisyon usure pousantaj mwens ke ou egal a 0.005 milimèt/1000h.
Metal espiral blese gasket: Inconel 625 alyaj + fleksib kouch grafit, presyon sele jiska 8000 psi, tanperati 900 degre, dapre ASME B16.20 estanda.
Avantaj teknik ak sètifikasyon
Pwodiksyon estanda: tout seri Pwodwi pou Telefòn an akò ak API Spec 7K / ISO 13533, bay SGS analiz materyèl ak ASTM E384 rapò tès microhardness.
Adaptabilite Entelijan: Gid Valv bati-nan Capteur Mete, sipòte avètisman aleka ak prediksyon lavi, adapte ak National, Gardner Denver, TSC ak lòt kalite ponp endikap.
Konpatibilite anviwònman an: Joint sele a adopte estrikti likidasyon ki pa -amyant grafit, konfòme ak estanda EPA 40cfr Pati 763, epi li apwopriye pou senaryo korozyon segondè tankou eksplwatasyon gaz feyte.
Senaryo aplikasyon ak trasabilite done
Adaptation scenarios: ultra-deep Wells (> 8000 m) on land, offshore platforms, ultra-high pressure fracturing of shale gas (>15,000 psi) ak kondwi elektrik frakti operasyon gwoup
Done mezire: done lavi revètman silenn seramik ki soti nan pwojè perçage byen fon (operasyon kimilatif nan 6000 èdtan san yo pa mete), sele presyon wo atravè GB/T 14211-2019 sètifikasyon


Rezo mondyal pyès rezèv: 8 sant depo nan Nò, Mwayen Oryan ak Azi-pasifik, pyès rezèv pou ijans delivre nan 48 èdtan.

Estanda Sètifikasyon: API 7K, ISO 9001 ak Atex (si ou vle).

Ekolojik -konsepsyon zanmitay: 95% materyèl revètman resikle, konfòme RoHS.
