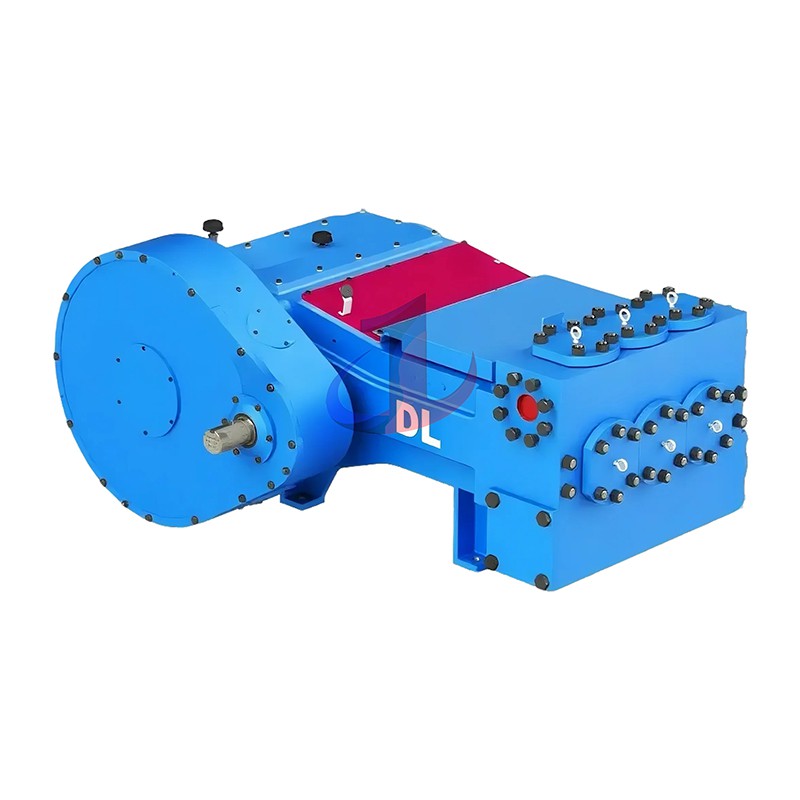

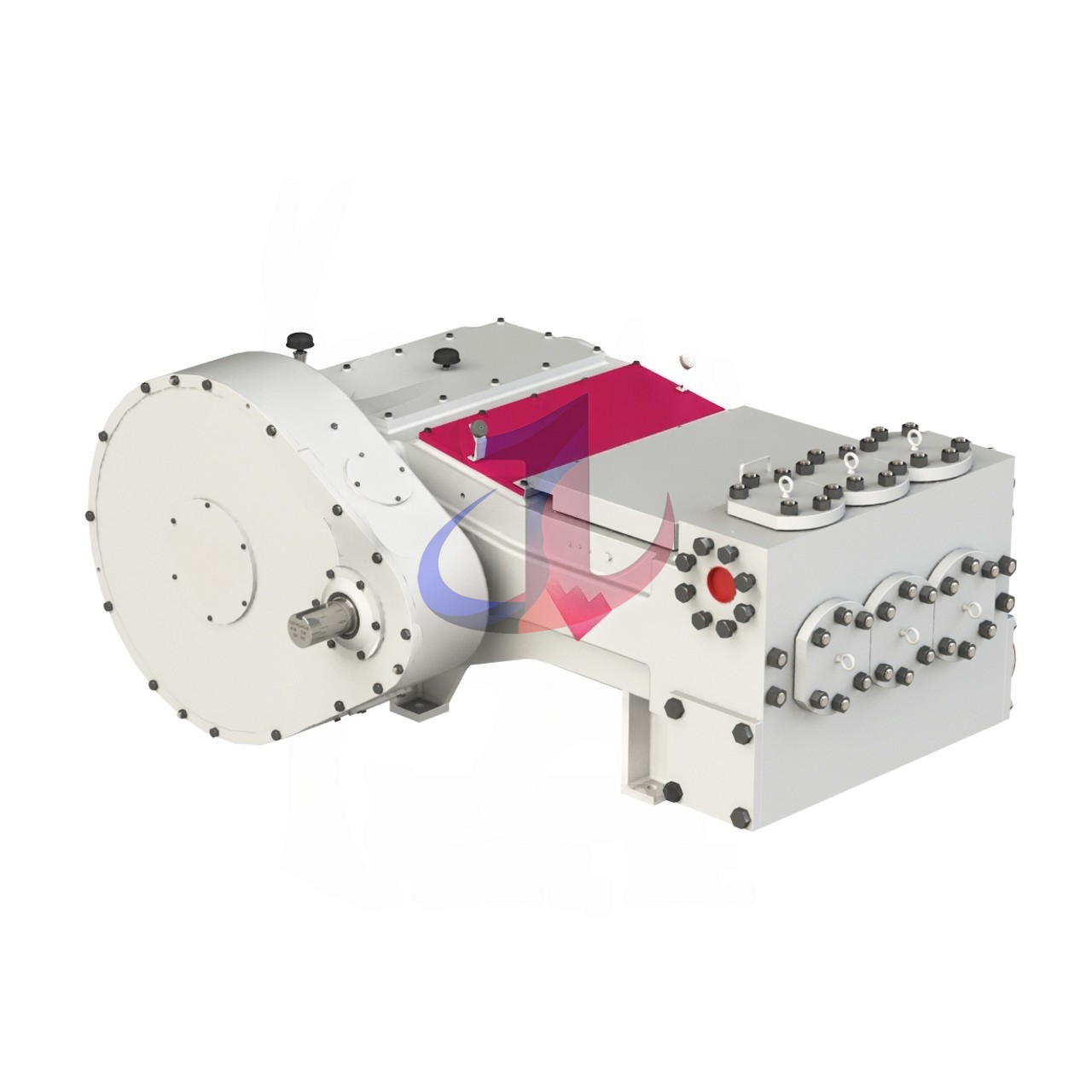

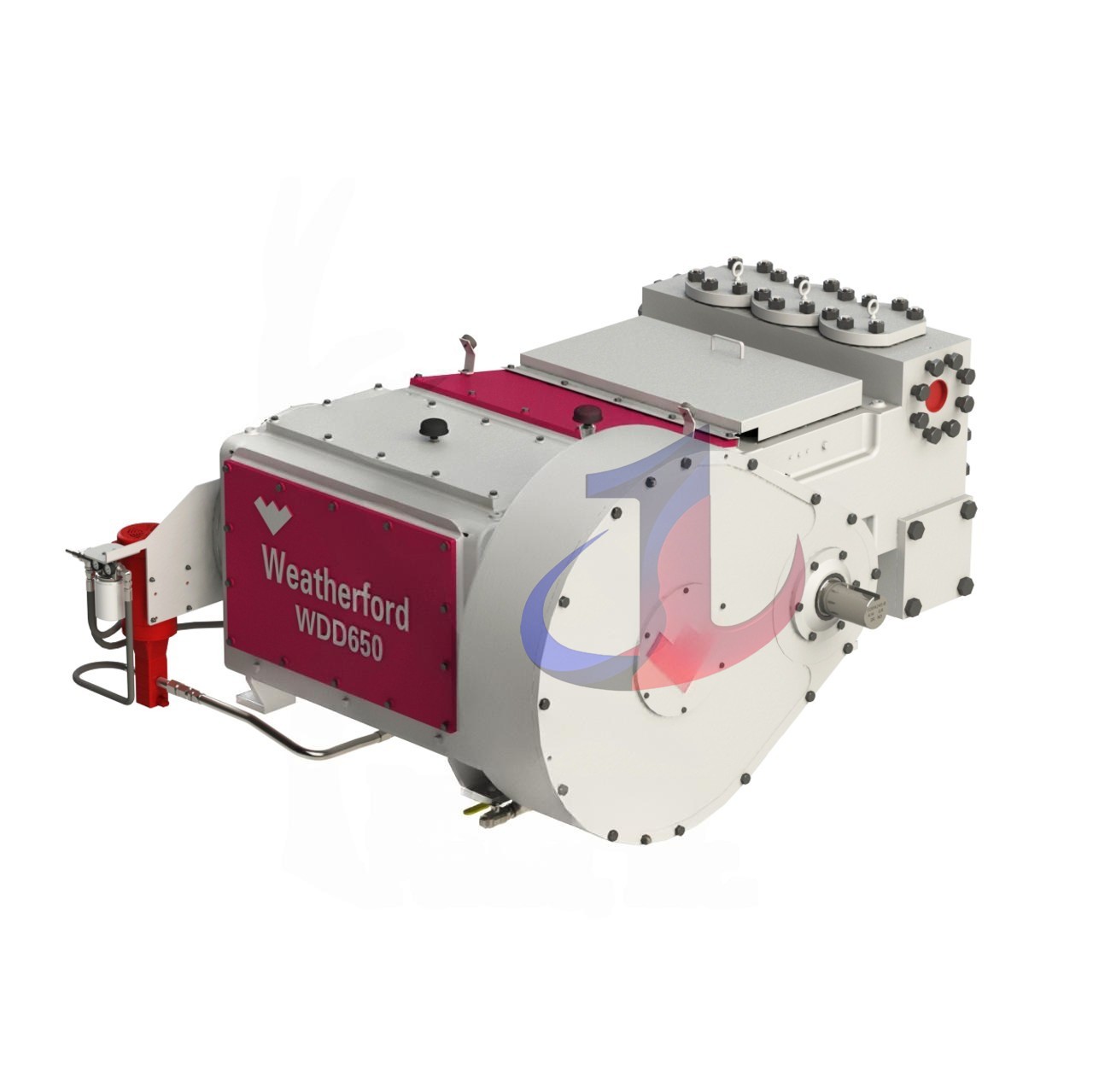

WEATHERFORD WDD 650 Ponp

Tablo 2.1: spesifikasyon debaz WDD 650

Sous: espesifikasyon teknik ofisyèl yo.

Konstriksyon ankadreman: kilè eskèlèt fò

Ankadreman nan fen pouvwa WDD 650 la se fondasyon an rijid nan tout ponp lan epi li fèt pou kenbe arbr la ak kwazman pafètman aliyen anba gwo estrès opere. Se ankadreman an soude ak segondè -fòs ki ba- asye alyaj ak Lè sa a, sibi yon tretman chalè konplè soulajman estrès apre soude, oswa jete nan yon sèl pyès ak gwo severite fè duktil. Konsepsyon estriktirèl solid sa a efektivman absòbe Vibration epi asire entegrite estriktirèl alontèm -, bay premye garanti pou operasyon ponp ki estab nan anviwònman perçage difisil.

Crankshaft ak transmisyon Kovèti pou: nwayo a nan sistèm pouvwa a

Arbr a se kè a nan fen pouvwa a, nou ensiste sou lè l sèvi avèk segondè alyaj asye (42CrMo) yon sèl pyès Forge pwosesis manifakti. Lè nou fòje arbr a kòm estanda, nou te fondamantalman elimine yon gwo sous potansyèl echèk epi bay kliyan nou yo ponp ki pi an sekirite ak plis serye pou pwoteje pèsonèl yo ak byen yo.

Pouvwa transmèt atravè yon seri angrenaj chevron. Kovèti pou prensipal la fèt ak asye alyaj segondè -nan machin presizyon. Konsepsyon doub dan helical li asire plizyè dan may an menm tan, epi reyalize transmisyon pouvwa lis ak trankil. Sa ki pi enpòtan, estrikti angrenaj chevron an kapab otomatikman konpanse poussée axial la, ki se yon kòz komen nan mete pote twò bonè nan ponp ak angrenaj helical oswa SPUR.

BEARINGS ak sistèm lubrification: fèt pou durability

Arbr a nan WDD 650 la konplètman sipòte pa yon sistèm nan bi devwa lou, ki gen ladan doub afile konique a woulo bi prensipal ak silendrik woulo bi sant. Konbinezon sa a byen fèt pou efektivman absòbe ak dispèse gwo chaj radial ak axial ki te pwodwi pandan operasyon an, asire minimòm mete ak lavi sèvis maksimòm.

Sistèm lubrasyon an adopte mòd doub nan konbinezon an nan lubrification fòse ak lubrification Splash. Yon ponp lwil oliv angrenaj ki entegre -lage lwil filtre ak refwadi kontinyèlman nan tout bi kle, angrenaj ak glisad crosshead. Konsepsyon sa a asire ke tout pati k ap deplase yo byen wile pou anpeche mete ak pwolonje lavi an jeneral nan fen pouvwa a, menm nan kondisyon difisil tankou operasyon ki ba vitès oswa enstalasyon ki pa -orizontal.

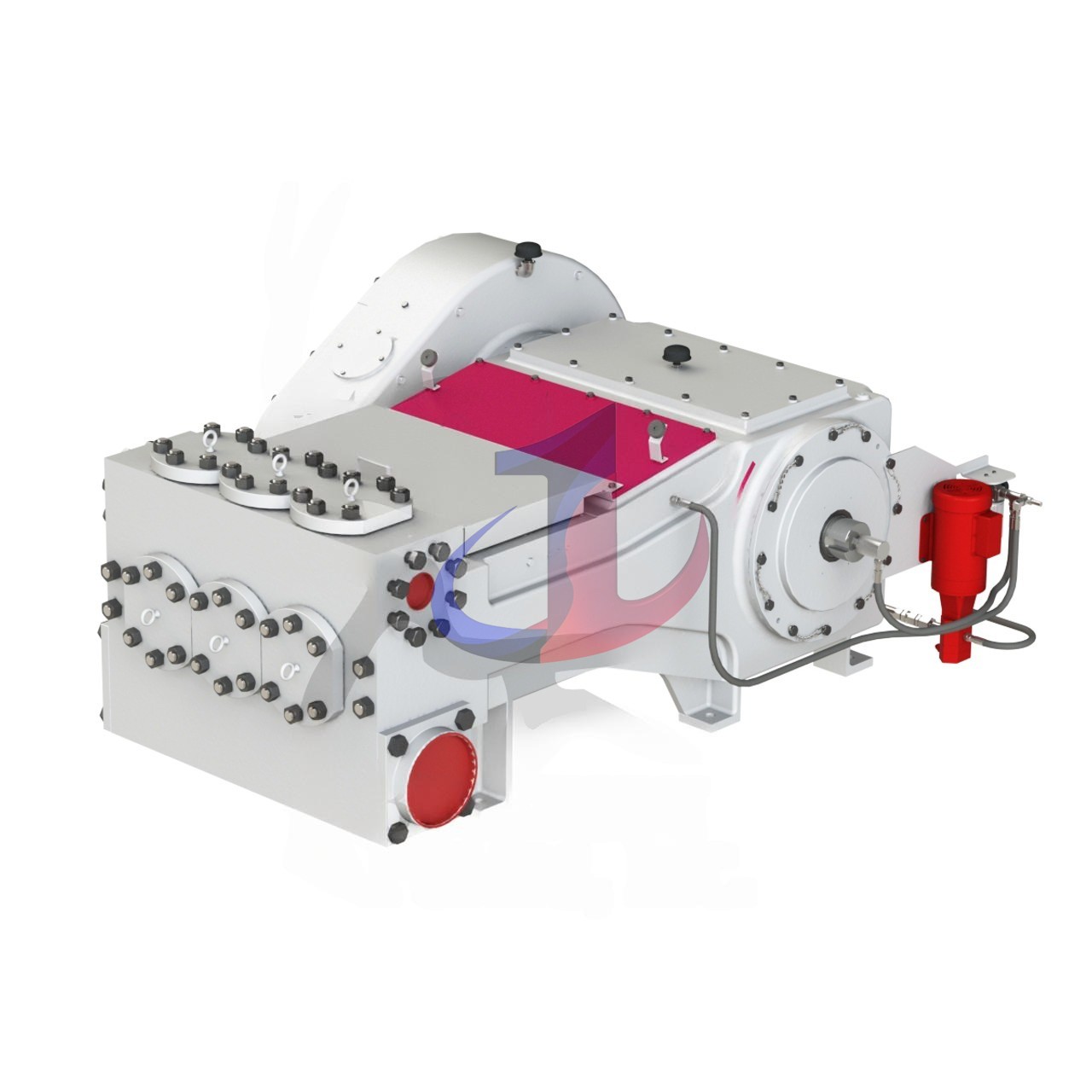

Fòje modil asye: nwayo presyon

Fen idwolik WDD 650 la konsiste de twa modil endepandan, ka ranplase, chak presizyon machin soti nan forging solid nan gwo -fòs alyaj asye (35CrMo oswa AISI 4130/4135). Apre yo fin fòje, chak modil sibi yon tretman chalè sevè ak trempe pou optimize pwopriyete mekanik li yo, epi yo fè tès ki pa -destriktif (NDT) pou asire ke pa gen okenn domaj andedan li. Kondisyon yo nan estanda API 7K yo estrikteman swiv oswa depase nan tout pwosesis fabrikasyon an.

Sistèm valv: pòtal la nan pèfòmans

Ponp WDD 650 la vini ak endistri estanda API # 7 asanble valv, asire konpatibilite ak pèfòmans matirite nan nivo pouvwa sa a. Asanble valv yo se eleman ki wo -frekans mete ki afekte efikasite ponp ak estabilite operasyonèl, epi nou te optimize materyèl la ak pwosesis nan tiyo OEM asire pèfòmans siperyè yo.

Tablo 4.1: WDD 650 asanble valv -materyèl ak pwosesis fabrikasyon

Piston ak sistèm silenn: konbinezon pouvwa pou mete pati

Nou ofri yon seri konbinezon piston -personnalisable pou satisfè defi mete ak tanperati diferan likid perçage.

Liners:

Pwoblèm estanda: segondè revètman bimetalik chromium. Se revètman a silenn te fè nan koki asye fòje, ki ka kenbe tèt ak presyon ki wo, ak revètman anndan an te fè nan santrifujeur jete segondè chromium jete fè. Dite li se jiska HRC 62, ki bay ekselan rezistans mete pou plizyè operasyon estanda perçage.

Opsyon avanse: Zirconia revètman silenn seramik. Sa a se yon gwo kwasans nan pèfòmans. Solid zirkonya seramik manch rad la bourade nan bwat asye a, ak lavi sèvis li yo ka rive jwenn plis pase senk fwa sa yo ki nan revètman silenn bimetalik la. Dite ekstrèmman wo ak sifas friksyon ki ba nan materyèl seramik bay rezistans san parèy nan mete ak korozyon, sa fè li pi pri -solusyon ki pi efikas pou minimize tan an anba kondisyon yo perçage ki pi grav.

Pistons ak baton:

Pistons estanda yo gen yon sèl -konsepsyon an poliyiretàn kole, ak po an poliyiretàn vulkanize nan yon nwayo piston asye fòje (45 # asye oswa 40CR). Estrikti sa a bay ekselan pèfòmans sele, epi li ka efektivman reziste ekstrizyon likid perçage ak korozyon chimik.

Se baton nan piston fòje soti nan asye alyaj segondè fòs (42CrMo), entegralman trempe ak tanperaman, ak plake ak yon kouch epè, lis nan Kwòm difisil. Pwosesis miltip sa a asire maksimòm fòs ak usure -rezistan sifas ki ba-friksyon, asire fonksyònman alontèm-sele a.

Tablo 5.1: Evalyasyon pèfòmans WDD 650 (koule kont presyon)

Remak: Done koule yo baze sou efikasite mekanik nan 90% ak efikasite volumetrik nan 95-100% epi reprezante pèfòmans espere nan kondisyon aktyèl opere.

Maksimize disponibilité: périssables, pyès rezèv ak akseswa

Tablo 6.1: WDD 650 rezèv kle ak gate

Sous done:.

Pwodwi pou amelyore sistèm opsyonèl:

Tanpon batman kè: enstale sou manifoul priz la, efektivman absòbe pulsasyon presyon ki te pwodwi pa fen idwolik la, redwi Vibration nan sistèm nan labou antye, pwoteje ekipman an en ak pwolonje lavi sèvis li yo.

Valv sekou sekirite: sa a se eleman kle pou asire sekirite sistèm lan. Li ka otomatikman louvri lè presyon sistèm lan san atann wo, sekou likid presyon wo -, kidonk pwoteje ponp lan ak tout tiyo presyon wo -nan domaj katastwofik.

Silenn revètman sistèm flushing: pa kontinyèlman flite awozaj sou sifas la kontak ant piston ak revètman silenn, sistèm sa a ka efektivman diminye mete tèmik ak lave patikil abrazif, kidonk siyifikativman pwolonje lavi sa a ki sèvis nan pati kle sa yo vilnerab.

Ekselans jeni WDD 650 a pèmèt li fè yon varyete de travay perçage ki mande:

Perçage pi gwo twou san fon: kapasite presyon li yo ki rive jiska 5,120 psi se kritik pou simonte gwo presyon idrostatik nan pi gwo twou san fon ak efektivman sikile likid perçage.

Operasyon gwo koule: jiska 688 GPM koule asire netwayaj efikas twou anba ak koupe pote nan twou gwo dyamèt.

Perçage orizontal ak direksyon (HDD-RRB{-: presyon ki estab ak serye ak vitès koule yo se kle nan kondwi motè downhole ak efektivman transpòte koupe nan ultra-long seksyon orizontal, ki mete pi devan kondisyon ekstrèmman wo pou efikasite idwolik.

Entegrasyon rig multifonksyonèl (sou rivaj ak lanmè) : konsepsyon rezistan ak relativman kontra enfòmèl ant ponp lan pèmèt li entegre ak fleksib nan yon varyete pakè mare, ki soti nan mare mobil pou rive nan espas-tribin lanmè ki limite.
